Auftreffen auf einer geneigten Platte Jet

1. Einstellen der Anlage

1. Stellen Sie sicher, dass in der Anlage gibt es keine Strömung.
2. Setzen Sie die Instrumente nach dem Schaltplan in Abbildung 2.
3. Passen Sie die Platte auf den gewünschten Winkel . Tragen Sie diesen Wert in Tabelle 1.
4. Messen Sie die Jet-Düse-Breite w. Tragen Sie diesen Wert in Tabelle 1.
5. Messen Sie die Platte L. Datensatz dieser Wert in der Tabelle 1.
6. Der Drucksensor auf Null.
7. Beachten Sie die Kalibrierung Konstante der Druckaufnehmer, m_p (Pa/V). Tragen Sie diesen Wert in Tabelle 1.
8. Verbinden Sie den Hochdruck-Port des Wandlers (gekennzeichnet als +) zu den Druckmessstutzen des Plenums (gekennzeichnet als ).
9. Da die Vorgänge im Inneren des Empfängers stattfinden, verlassen den Niederdruck Hafen des Wandlers (gekennzeichnet als-) geöffnet, den Druck im Empfänger zu spüren ().
10. Starten Sie die Fluss-Anlage (FLL).
11. Verwenden Sie den digitalen Multimeter die Spannung aufzeichnen (V) verbunden mit der Druckdifferenz zwischen dem Plenum und den Empfänger von der Drucksensor spürte. Tragen Sie diesen Wert in Tabelle 2.
12. Verwenden Sie die Kalibrierung konstant m_p von 1,7 die Druckdifferenz zwischen dem Plenum und den Empfänger zu bestimmen (). Notieren Sie sich dieser Wert auf Tabelle 2.

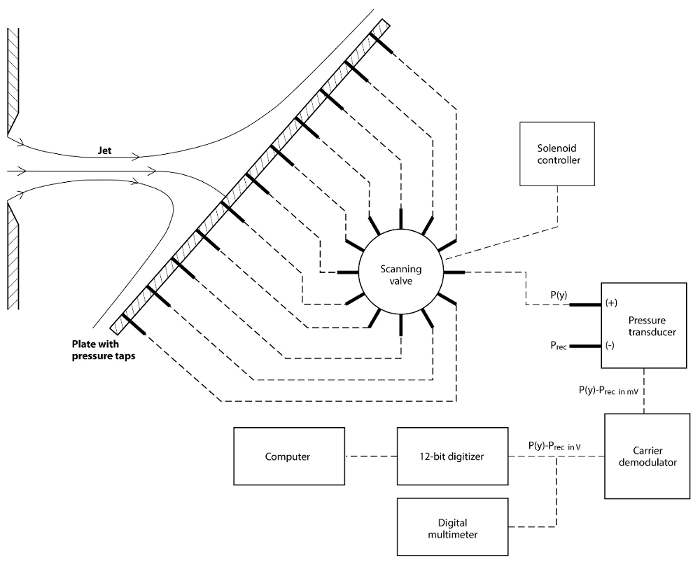

Abbildung 2: Details des Datenerfassungssystems. Schaltplan für Ausrüstung Verbindungen. Bitte klicken Sie hier für eine größere Version dieser Figur.

Tabelle 1. Grundparameter für experimentelle Studie.

Parameter	Wert
Jet-Düse Breite (Wn)	41,3 mm
Platte Spannweite (L)	81,3 cm
Traufhöhe (H)	61cm
Wandler-Kalibrierung-Konstante (M_p)	137.6832 Pa/V

2. Durchführung des Experiments

1. Verbinden Sie den Hochdruck-Port des Wandlers (gekennzeichnet als +) an den gemeinsamen Anschluss des Ventils Scan. Verlassen den Niederdruck Hafen des Wandlers (gekennzeichnet als-) geöffnet, den Druck im Empfänger zu spüren ().
2. Hause das Scan Ventil, Ihre Messung von den ersten Druck zu starten Tippen Sie auf Position.
3. Führen Sie die Traverse VI (LabView virtuelles Instrument).
4. Geben Sie die Kalibrierung konstant m_p in der VI.
5. Legen Sie die Sampling-Rate auf 100Hz und die Summe der Proben bis 500 (d.h. 5 Sekunden von Daten).
6. Geben Sie in das VI die Position () von den Druckmessstutzen aus welche Platte-Druck Daten erworben werden werden. Berücksichtigen Sie, dass die Druckverschlüssen von 25,4 mm verteilt sind. Daher werden die Position mm, wo ist der Index des Gewindebohrers beginnend bei 0.
7. Notieren Sie die Daten. Das VI wird die Druckdifferenz zwischen dem Druck Hahn und der Empfänger lesen (.
8. Der Scan Ventil Schritt auf die nächste Position tippen.
9. Wiederholen Sie die Schritte 2,6 bis 2,8 bis alle Druckverschlüssen durchlaufen werden.
10. Am Ende enthält die VI eine Tabelle und ein Grundstück von Hahn Stellung gegen Druck.
11. Stoppen Sie das VI.
12. Ändern Sie die Position von die Steuerplatte Flow, Flow-Bereich rund um die Hälfte schließen (siehe Abbildung 3 als Referenz). Dies wird die Durchflussmenge ändern. Verwenden Sie Gleichung (5), um den Wert dieser Durchflussmenge bestimmen.
13. Wiederholen Sie die Schritte 2,3 bis 2.11 für die neue Position der Flow Control Platte.
14. Ändern Sie den Winkel der Impingement-Platte und legen Sie die Steuerplatte fließen in seine Ausgangsposition zurück.
15. Wiederholen Sie die Schritte 2,3 bis 2.14 für 80^o, 70^o60^o, 50^ound 45^o.

Abbildung 3. Experimentelle Einstellung. Testabschnitt. Links: Impingement Platte vor Schlitz. Vakuumfähigkeiten Luft wird aus dem Plenum in den Empfänger durch diesen Schlitz abgeführt. Mitte: Druckverschlüssen an der Impingement-Platte angeschlossen sind in der Scan Ventil zum Beispiel eine zu einem Zeitpunkt verteilt. Rechts: Impingement Platte vor Empfänger Entlastung. Die Entlastung hat ein Lochblech, Durchflussmenge regulieren. Bitte klicken Sie hier für eine größere Version dieser Figur.

3. Analyse

1. Zeichnen Sie für jeden Neigungswinkel die Druckdaten für beide Volumenströme.
2. Verwenden Sie die experimentellen Daten, um die Kraft auf die Platte, die anhand der Gleichung (2) abzuschätzen.
3. Bestimmen Sie die Jet-Geschwindigkeit an der Vena Contracta mit Gleichung (3).
4. Schätzung des Massenstroms nach Gleichung (5).
